RFG片式微波電阻器
RFG Chip microwave resistors
● 特征 featires
終端負載電阻器，使用在具有高功耗的高頻電路中，安裝在適當?shù)纳崞魃希诟哳l功率下具有低的駐波比。
These high power devices are designed to dissipate power in R.f.Circuits when mounted to an appropriate heat sink. The terminatons provide a low VSWR under maximum power condition.
● 材料
|
基片： 氧化鈹 Substrate:Berylium Oxide ceramic |
|
蓋板： 氧化鋁 Cover:Alumina ceramic |
|
導電膜： 厚膜 Resistive element:Thick film |
|
引出帶： 鍍錫（銀,金）銅帶 Terminal tensile:Copper Sn (Ag Au) |
|
散熱片： 銅鍍鎳 Mounting flange:Copper of planting nickel |
●技術說明 TECHNICAL SPECIFICATIONS
|
標稱阻值 50Ω |
|
阻值精度 ±2% |
|
工作頻率 DC-3GHz |
|
駐波比 1.15：1 |
|
工作溫度(Work temperature) -55~125℃ |
● 尺寸 Size

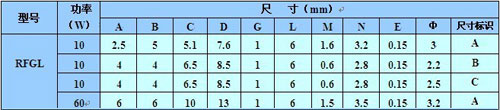

● RFGL型
● 外形尺寸 DIMENSIONS

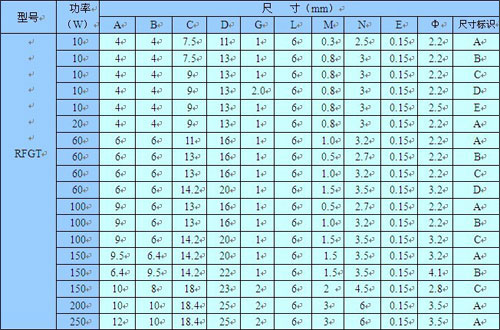

● RFGT型
● 外形尺寸 DIMENSIONS
● RFGX型
●外形尺寸 DIMENSION
●RFGI型
● 外形尺寸 DIMENSIONS

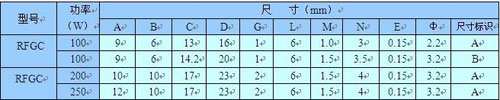

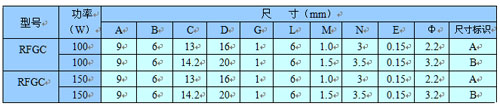

●RFGC型
●外形尺寸 DIMENSIONS
