RFA0919衰減片
一． 產品簡介：
●專用于減小所通過傳輸信號幅度的器件
●采用氧化鋁陶瓷基板，懸置微帶線結構，具有較高頻率及較低的駐波比。
二． 外型尺寸：
三.技術指標：
●產品微波有效功率：10W 峰值功率：5μ 0.5KW
●工作頻率：
|
頻率 |
DC -4G |
DC-6G |
DC-12.4 |
|
駐波比 |
≤1.15 |
≤1.2 |
≤1.3 |
●衰減偏差
|
衰減度 |
3dB |
5dB |
6dB |
10dB |
15dB |
20dB |
30dB |
|
公差 |
±0.3 |
±0.3 |
±0.5 |
±0.6 |
±0.8 |
±1 |
±1.5 |

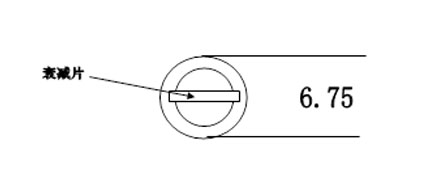

四.安裝示意：
安裝時注意防止衰減片斷裂。
